Bộ tay nâng BLUM AVENTOS HF top

Hãng: BLUM | Model: 22F1502 | Mã hàng: 6605230

3.924.800₫

GỌI 024.3274.7676 ĐỂ CÓ GIÁ RẺ HƠN

TƯ VẤN BÁN LẺ: 0962621614

TƯ VẤN BÁN ĐẠI LÝ: 0934681896

HỖ TRỢ KỸ THUẬT: 0949231231

TỔNG ĐÀI HƯNG THÀNH: 024.3274.76.76

THÊM VÀO GIỎ HÀNG

Mã sản phẩm: HF top

Hãng sản xuất: BLUM (Áo) Bảo hành: trọn đời theo vòng đời nội thất

Đóng mở nhẹ nhàng tích hợp giảm chấn, góc mở đa điểm (81-116 độ) tích hợp chặn góc mở, chống kẹp tay an toàn. Lắp đặt, điều chỉnh dễ dàng không cần tính toán,
Kích thước tủ: cao 480mm-1200mm, rộng ≤1800mm, sâu tối thiểu 264mm.

Sản phẩm bao gồm: >>> hộp lực x2, cánh tay x2, bản lề nối cánh x2, bản lề nối cánh giữa x2, 06 đế bản lề, hướng dẫn lắp đặt (xem video);

1. Giảm giá, khuyến mại:

- Vui lòng liên hệ 02432747676, 0962621614 hoặc 0934681896 để biết chính sách khuyến mại cũng như để có giá tốt nhất.

2. Giao hàng và lắp đặt:

- Giao hàng miễn phí trong khu vực Hà Nội (với đơn hàng trên 5 triệu)

- Lắp đặt miễn phí hoặc có phí (tuỳ theo giá trị đơn hàng).

3. Trung tâm chăm sóc khách hàng:

- Trung tâm chăm sóc khách hàng Hưng Thành: 02432747676, 0949231231 (8h15' đến 17h30')

- Trung tâm chăm sóc khách hàng Hafele: 18001797 (8h30' đến 17h30').

3.924.800₫

GỌI 024.3274.7676 ĐỂ CÓ GIÁ RẺ HƠN

TƯ VẤN BÁN LẺ: 0962621614

TƯ VẤN BÁN ĐẠI LÝ: 0934681896

HỖ TRỢ KỸ THUẬT: 0949231231

TỔNG ĐÀI HƯNG THÀNH: 024.3274.76.76

THÊM VÀO GIỎ HÀNG

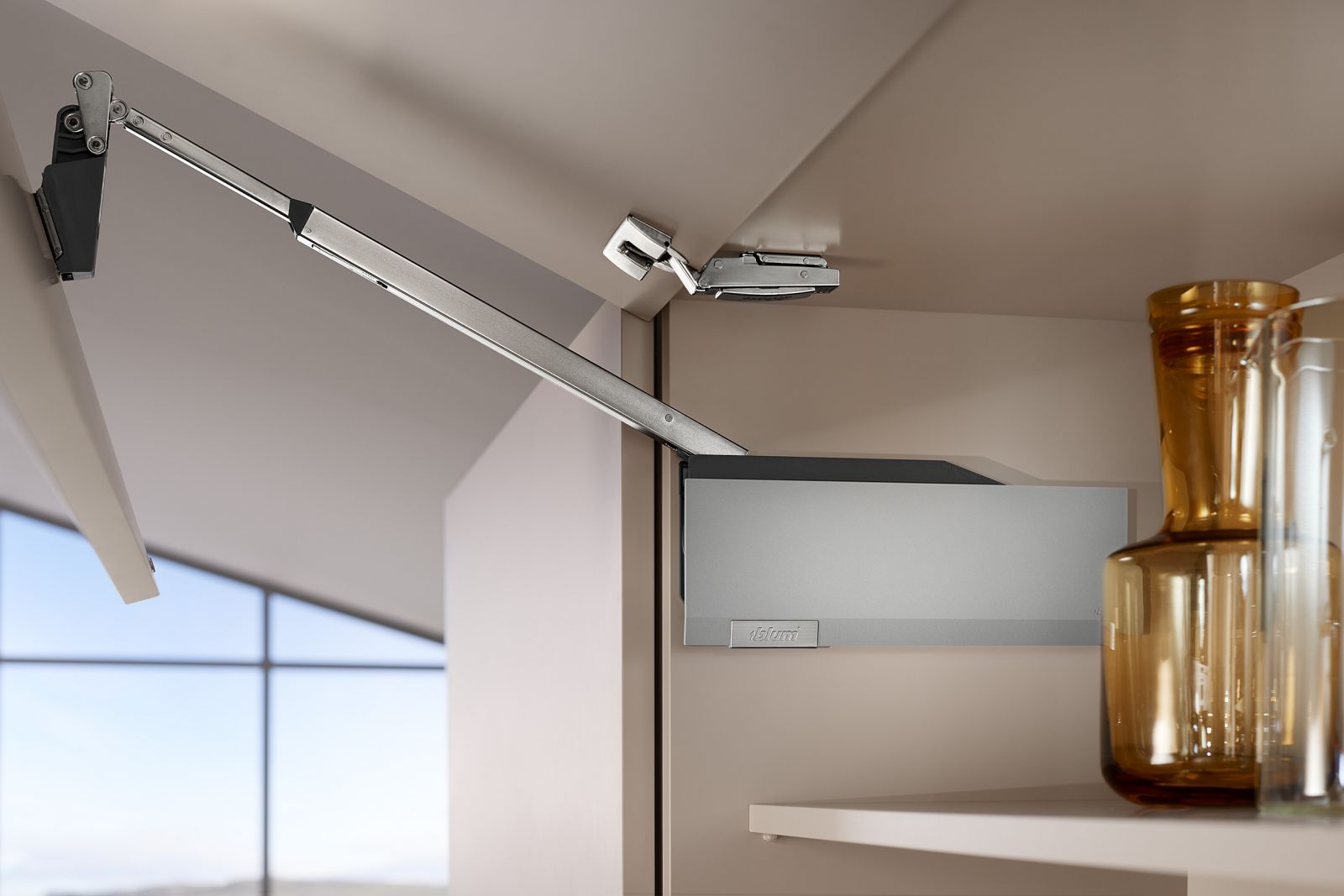

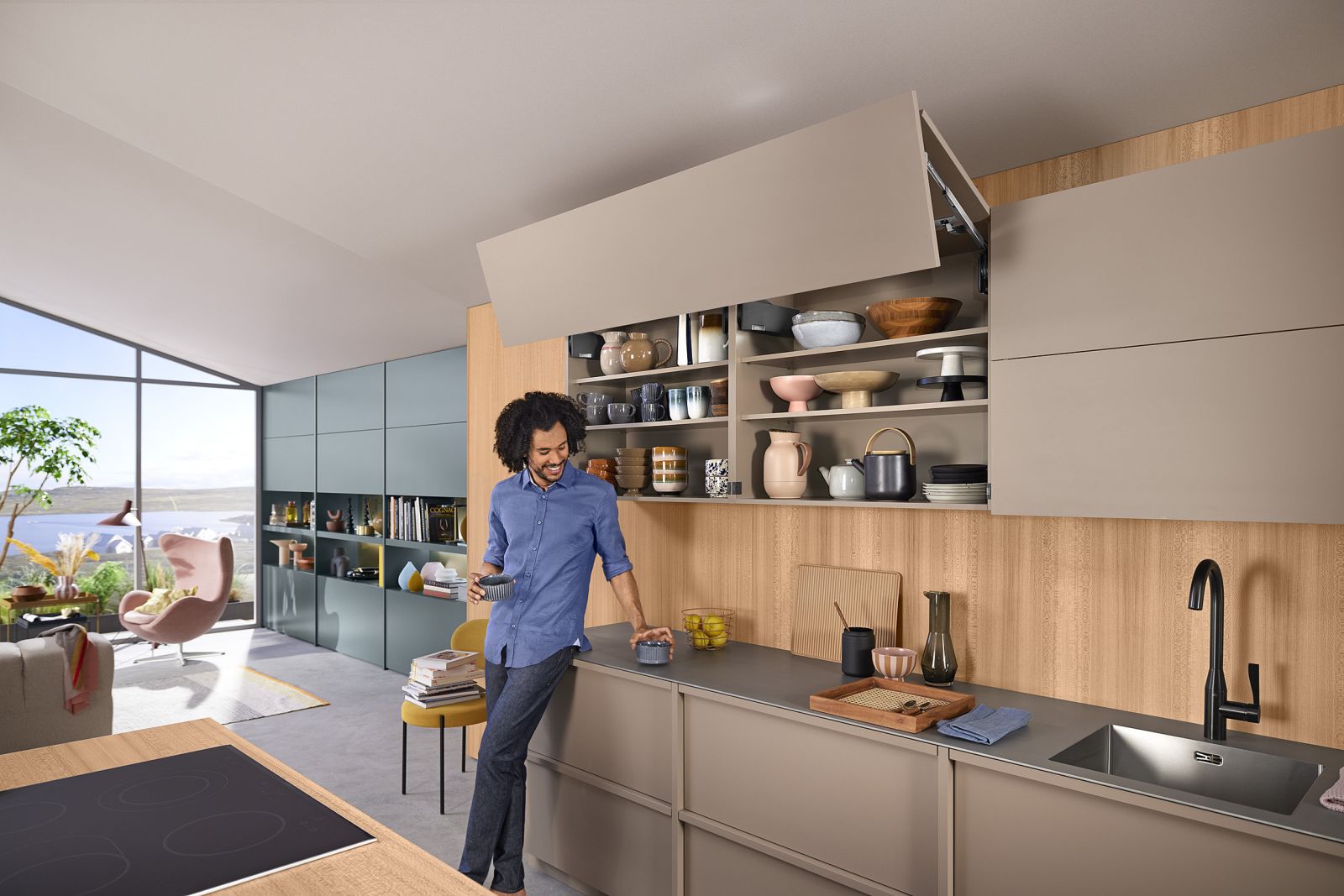

Hệ thống tay nâng AVENTOS HF cho tủ 2 cánh là giải pháp lý tưởng cho cách loại tủ treo tường, mặt trước sẽ được gập mở lên trên và không gây cản trở trong khi nấu nướng. Nhờ tay nâng 2 cánh – mở xếp nên không cần nhiều không gian trên tủ, tiết kiệm không gian bếp.
Thiết kế tối giản, hiện đại mở xếp gập linh hoạt: phù hợp với tủ treo tường cao và trung bình, sử dụng được cho cả cánh tủ gỗ và khung nhôm kính.
Chuyển động êm ái, không tiếng ồn: Công nghệ chuyển động êm ái, nhẹ nhàng nhờ có giảm chấn BLUMOTION tích hợp ổn định ngay cả với cánh tủ có chiều rộng Blumotion, mang đến trải nghiệm đóng mở nhẹ nhàng, êm mượt.
Góc mở đa điểm linh hoạt (81° - 116°): Tích hợp cơ chế chặn góc mở giúp điều chỉnh theo nhu cầu sử dụng.
An toàn tuyệt đối: Thiết kế chống kẹp tay với bản lề nối cánh giữa, mang lại sự yên tâm khi sử dụng.
Lắp đặt dễ dàng: xác định vị trí lắp đặt hộp lực và khớp cánh tay không cần tính toán, chặn góc mở tích hợp, điều chỉnh lực nâng dễ dàng và linh hoạt giảm chấn với cánh lớn, nặng khác nhau. Cơ cấu nâng được điều chỉnh chính xác theo trọng lượng và kích thước mặt, đóng mở nhẹ ngành và dừng lại tại các vị trí mong muốn.
Có thể điều chỉnh các cánh khép hoàn hảo nhờ bộ điều chỉnh bản lề của BLUM và ứng dụng cho các cửa có thiết kế vát cạnh hoặc cạnh vuông góc.
- Điều chỉnh 3 chiều mặt cánh thấp: Chiều cao +1.5/-3mm, thành bên ±2mm, độ sâu ±2mm
- Điều chỉnh 3 chiều mặt cánh tổng thể: chiều cao ±2mm, thành bên ±2mm, độ sâu +3/-2mm.
Có thể lắp thêm các phụ kiện hỗ trở điều khiển, nhấn mở: SERVO-DRIVE

[1] Tính toán khối lượng cửa

Khối lượng cửa Fg (kg) = Cao cửa (m)x Bề rộng(m) x Chiều dày ván(m) x tỉ trọng (kg/m3)

Tham khảo tỉ trọng vật liệu: gỗ chipboard 680kg/m3, MDF 760kg/m3, Khung nhôm 2500kg/m3

[2] Hệ số lực

Hệ số lực (Fb) = Chiều cao tủ (mm) x khối lượng cửa bao gồm tay nắm (kg)

[3] Bảng tham khảo bộ hợp lực, cánh tay AVENTOS HF top và mã đặt hàng

Chiều cao tủ	Hệ số lực (Fb) 2.700-13.500	Giá VAT	Hệ số lực (Fb) 10.000-19.300	Giá VAT
480mm-610mm	22F1502 6605230	3,924,800đ	22F1802 7661329	4,141,500đ
600mm-910mm	22F1505 2957482	4,308,700đ	22F1805 1765857	4,394,500đ
840mm-1200mm	22F1509 8781887	4,430,800đ	22F1809 9117364	4,647,500đ

Lắp thêm một cơ cấu cánh tay thứ 3 có thể tăng thêm 50% hợp lực.

[3] Các mã phụ kiện tùy chọn lắp thêm

Phụ kiện tùy chọn	Mã Blum	Mô tả	Giá (+VAT)
Cánh rộng >1.2m hoặc lớn 12kg	78Z5500T32 7292028	Bản lề nối cánh trên 70T5550.TL 6510533 (120o ) x1 Bản lề nối cánh 78Z5500T 6796673 (134o )x1 (Kèm đế, nắp)	1,203,400 đ
Lắp cánh khung nhôm hẹp 19-21mm	78Z550AT11 8923153	Bản lề khung nhôm 120o x2 Bản lề nối cánh khung nhôm 134o x2 (Kèm đế)	1,203,400 đ
Bộ đẩy điện SERVO-DRIVE	23.A008 1518759	Bộ đẩy điện, chưa bao gồm bộ chuyển đổi nguồn điện, dây cấp	14,286,800 đ

[5] Hướng dẫn lắp đặt và điều chỉnh bộ tay nâng HF top

>>> Hướng dẫn lắp đặt vị trí cơ cấu HF top bằng dụng cụ có sẵn (Video)

>>> Hướng dẫn lắp đặt vị trí cơ cấu HF top bằng đo đạc (Video)

2 vị trí đinh vít phía trên cách nhau 128mm, cách đỉnh tủ 116mm, cách mép trước tủ 101mm
2 vị trí đinh vít phía dưới dóng thẳng phía trên và cách hàng trên 64mm

>>> Hướng dẫn điều chỉnh cánh tay theo chiều cao tủ (Video)

>>> Hướng dẫn lắp đặt mặt trước cánh tủ sử dụng HF top (Video)

>>> Hướng dẫn điều chỉnh khoảng hở cánh tủ thông qua bản lề (Video)

>>> Hướng dẫn điều chỉnh lực nâng HF top (Video)

>>> Hướng dẫn điều chỉnh giảm chấn mặt tủ trước HF top (Video)

>>> Hướng dẫn điều chỉnh góc mở mặt trước HF top (Video)

>>> Hướng dẫn tháo lắp cánh tủ sử dụng tay nâng HF top (Video)

>>> Hướng dẫn lắp đặt bộ điện hỗ trợ nâng mở Servo Drive (Video)

Thuộc tính	Thông số
Nhãn hiệu	BLUM (Áo)
Hệ thống tay nâng	AVENTOS HF
Ký hiệu sản phẩm	HF Top
Mã bộ hộp lực	22F2211(6750) 22F2511(13500) 22F2811(19300)
Mã sản phẩm cánh tay	22F3201(610mm) 22D3501(910mm) 22F3901(1200mm)
Chức năng	Tay nâng mở xếp gập cánh tủ 2 cánh (gỗ, khung nhôm kính)
Kích thước tủ	Cao cửa 480-1200mm Rộng cửa max.1800mm Chiều sâu tủ min.264mm
Vật liệu	Thép hợp kim, nhựa màu xám/trắng
